Газовая горелка Baltur TBG PN 85
Код скопирован
21053ХАРАКТЕРИСТИКИ
Тип топлива: газ, сжиженный газ
Мощность: до 850 кВт
Количество ступеней: модулируемая
Газовая рампа: опция
Контроль герметичности: опция
Страна: Италия
Все характеристикиЦена по запросу
Купить
В сравнение
Доставка по всей России
Низкие цены
Поддержка 24/7
Большой ассортимент
Наличный и безналичный расчёт
Высокая квалификация
Технические характеристики
Описание
Дополнительно покупают
Aналоги
Доставка
Документация
Как выбрать горелку
Технические характеристики газовой горелки Baltur TBG PN 85
Основные характеристики
Мощность максимальная полная
Мощность топки или горелки теплового агрегата, например, котла. Чтобы узнать полезную мощность - реальное количество тепла, которое вы получите, необходимо этот показатель умножить на КПД агрегата. Используется для расчета потребления топлива.
850 кВт
Мощность минимальная полная
Минимально возможная мощность горелки агрегата, например, котла.
170 кВт
Тип топлива
Выберите только те типы топлива, которые вам нужны одновременно. Если выбрать слишком много типов, такого оборудования может не быть.
газ, сжиженный газ
Количество ступеней горелки
Модулируемая горелка - автоматическая регулировка мощности по датчику температуры или давления, или по внешнему сигналу.
Плавно-двухступенчатую горелку можно модернизировать в модулируемую.
модулируемая
Пламенная голова
Подбирается в зависимости от толщины дверки топки. Условный показатель, так как отличается у разных производителей.
Как правило, длинная используется у стальных котлов и печей, короткая у теплогенераторов и чугунных котлов.
Точная информация по запросу.
универсальная
Давление газа
Минимальное давление газа
Минимальное давление газа на входе в газовую рампу горелки или котла. 1 кПа = 10 мбар = 0.01 кгс/см2
5 мбар
Максимальное давление газа
Максимальное давление газа на входе в газовую рампу горелки. 1 кПа = 10 мбар = 0.01 кгс/см2
500 мбар
Расход топлива
Максимальный расход природного газа
85 м3/ч
Комплектация
Газовая рампа
Арматура, необходимая для присоединения горелки к газопроводу. Включает в себя реле минимального давления, фильтр-стабилизатор и предохранительный клапан, может включать реле максимального давления. Также называется мультиблоком.
опция
Контроль герметичности
Устройство автоматического контроля герметичности газовой арматуры. Обязательно для горелок от 1.2МВт, если в помещении не установлено другой автоматики безопасности.
опция
Габариты и присоединения
Диаметр сопла
180 мм
Напряжение
Значение питающего напряжения. Через черту / указаны пределы или возможные варианты.
380 В
Вес без упаковки
57 кг
Высота
520 мм
Глубина
1230 мм
Ширина
645 мм
Прочие
Производитель
Baltur
Страна производитель
Италия
Гарантия
1 лет
Артикул
17490010
Описание газовой горелки Baltur TBG PN 85
Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.
Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.
Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Горелка газовая по стандарту СЕ EN676.
- Прогрессивно-двухступенчатая с плавной регулировкой мощности.
- Модуляционный режим может быть получен при установке регулятора мощности RWF40 и модуляционного комплекта (опции).
- Регулировка расхода воздуха электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.
- Регулировка газа посредством пневматического клапана газ/воздух.
- Работает с камерой сгорания любого типа, по стандарту EN 303.
- Частичная рециркуляция продуктов горения в сопловой трубе гарантирует пониженные выбросы NOx (класс II).
- Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума.
- Горелка с поворотным соплом (открывается в обе стороны) не требует демонтажа горелки.
- В составе электропанели 4- и 7-полярный штекеры (стандартная комплектация).
- Степень электрозащищенности IP55.
- Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
Конструктивные особенности
- Корпус вентилятора из алюминиевого литья.
- Вентилятор специальной конструкции повышенного давления.
- Вентилятор приводится в действие 3-ёх фазным электродвигателем.
- Звукоизоляционный кожух на стороне забора воздуха обеспечивает оптимальную траекторию воздушного потока и низкий уровень шума на впуске.
- Электропанель из легкого алюминиевого литья.
- Панель управления имеет функцию самодиагностики с поиском неисправностей (по стандарту EN298).
- На дисплее панели управления соответствующими лампочками отображаются рабочие параметры горелки, переключатель старт/стоп и посторного запуска (возможно установить электронный регулятор мощности RWF40).
- Контроль наличия пламени с помощью электрода ионизации.
- Газовая рампа оборудована пневматическим клапаном газ/воздух и клапаном безопасности, прессостатом минимального давления газа, регулятором давления газа и газовым фильтром.
- Штекеры, соединяющие рампу с горелкой, оборудованы ключом-защитой от неправильного подключения.
Детализация модели
| Модель | TBG 85 PN |
|---|---|
| Артикул: | 17490010 |
| Мощность мин. | 170 |
| Мощность макс. | 850 |
| Модель | TBG 85 PN |
| Электрическое подключение | 3N AC 50Гц 400V |
| Мощность двигателя | 1.1 |
| Примечание | 4) |
Габаритные и присоединительные размеры
| Модель | TBG 85 PN |
|---|---|
| A, мм | 645 |
| A1, мм | |
| A2, мм | |
| B, мм | |
| B1, мм | 380 |
| B5, мм | 160 |
| B6, мм | |
| C, мм | 1230 |
| D, мм | 175-400 |
| E, мм | 180 |
| F, мм | 178 |
| R, мм | |
| Размеры упаковки LxPxH, мм | 1080x770x700 |
| Вес, кг | 78 |
Фланец горелки
| Модель | TBG 85 PN |
|---|---|
| I, мм | 280 |
| I1, мм | 280 |
| L, мм | 250-325 |
| M, мм | M12 |
| N, мм | 190 |
| Z, мм | 12 |
| Z1, мм | 92.0 |
| Z2, мм | 50 |
Стандартная комплектация
4-ёх и 7-ми полярные штекеры, комплект крепления горелки к котлу (фланец, прокладка).
Опции
| Код | Описание |
| 97980053 | Звукоизоляционный кожух TBG 55-210 |
| 98000057 |
Регулятор мощности CTRON08 TBG55-210 |
| 98000023 | Комплект модуляции температуры 0°С-130°С, NI 1000, длина зонда 100 мм, R1/2" |
| 98000021 | Комплект модуляции температуры 0°С-500°С, PT 1000, длина зонда 200 мм, R1/2" |
| 98000022 | Комплект модуляции температуры 0°С-1100°С, термопара, длина зонда 425 мм, R1/2" |
| 98000040 | Модуляционный комплект. Давление пара 0 ÷ 1 бар, G1/2" |
| 98000041 | Модуляционный комплект. Давление пара 0 ÷ 10 бар, G1/2" |
| 98000042 | Модуляционный комплект. Давление пара 0 ÷ 16 бар, G1/2" |
| 98000043 | Модуляционный комплект. Давление пара 0 ÷ 25 бар, G1/2" |
| 98000044 | Модуляционный комплект. Давление пара 0 ÷ 40 бар, G1/2" |
Примечания
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| 12) | Согласно EN676 устройство контроля герметичности не требуется. |
| CTV) | Газовая рампа с устройством контроля герметичности клапанов. |
| *) | Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере сгорания, равном 0. |
| **) | Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP. |
| Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3. |
|
| LPG Hi = 92,11 МДж/м3 = 22000 ккал/м3 | |
Соответствие «Горелка – рампа»

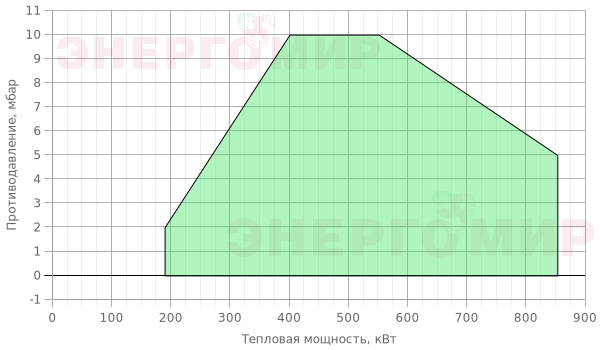

| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Макс **, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| TBG 85 PN | Прир. газ | CE | 70A | - | 100 | 19990441 | в комплекте | - | - | 96000032 | - | D3 | - | ||
| TBG 85 PN | Прир. газ | CE | 70A | CTV | 100 | 19990441 | в комплекте | - | - | 96000032 | 98000101 | D3 | 12) | ||
| TBG 85 PN | Прир. газ | CE | 70A | - | 360 | 19990448 | в комплекте | - | - | 96000032 | - | D3 | - | ||
| TBG 85 PN | Прир. газ | CE | 70A | CTV | 360 | 19990448 | в комплекте | - | - | 96000032 | 98000101 | D3 | 12) | ||
| TBG 85 PN | Прир. газ | CE | 70B | - | 100 | 19990442 | в комплекте | - | - | 96000007 | - | D3 | - | ||
| TBG 85 PN | Прир. газ | CE | 70B | CTV | 100 | 19990442 | в комплекте | - | - | 96000007 | 98000101 | D3 | 12) | ||
| TBG 85 PN | Прир. газ | CE | 70C | - | 100 | 19990443 | в комплекте | - | - | - | - | D3 | - | ||
| TBG 85 PN | Прир. газ | CE | 70C | CTV | 100 | 19990443 | в комплекте | - | - | - | 98000101 | D3 | 12) | ||
| TBG 85 PN | Прир. газ | CE | 70D | - | 600 | 19990530 | в комплекте | - | - | - | - | D3 | - | ||
| TBG 85 PN | Прир. газ | CE | 70D | CTV | 600 | 19990530 | в комплекте | - | - | - | 98000102 | D3 | 12) | ||
| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Мин *, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Комплект форсунок LPG | Схема | Примеч. | |||
| TBG 85 PN | LPG | CE | - | - | 30 | 19990441 | в комплекте |
- |
- | 96000032 | - | 98000357 | D3 | - | ||
| TBG 85 PN | LPG | CE | - | CTV | 30 | 19990441 | в комплекте |
- |
- | 96000032 | 98000101 | 98000357 | D3 | 12) | ||
